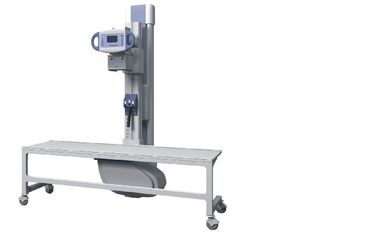

فرکانس بالا
باتخت عکاسی موبایل
آشکارساز پانل تخت متغیر
پیکربندی اصلی
| نه | نام قسمت | تایپ کنید | تعداد |
| مولد ولتاژ بالا با فرکانس بالا | YJG30R-A | 1 ست | |
| کنسول عامل | YJO- | 1 ست | |
لوله اشعه ایکس | H1083 | 1 ست | |
دستگاه محدود کننده پرتو | M-38 | 1 ست | |
| ردیاب پانل تخت | 1800R | 1 ست | |
| SLC | YJT- | 1 ست | |
| قفسه DR | YJDR- | 1 ست | |
| تخت عکاسی موبایل | YJS- | 1 ست | |
| ایستگاه کاری (کامپیوتر) | صفحه نمایش رنگی | 1 ست | |
توری | 103 خط | 1 ست | |
| کابل ولتاژ بالا | 75 کیلو ولت | 1pair |
پارامترهای اصلی فنی
| نه | پارامترهای فنی |
| 1 | ژنراتور اشعه ایکس (YJG30R-A) |
| 1.1 | ولتاژ منبع تغذیه: سه فاز380V ± 38V |
| * 1.2 | حداکثر توان خروجی: 30kW |
| * 1.3 | فرکانس کاری ≥100kHz |
| 1.4 | ولتاژ لوله عکاسی: می توانید پیوسته ، طول قدم 1 کیلو ولت را تنظیم کنید ، دامنه تنظیم 40 کیلو ولت ~ 150 کیلو ولت |
| * 1.5 | جریان لوله عکاسی: می توانید مرحله تنظیم ، دامنه تنظیم ، 200mA 10 10mA را انجام دهید |
| * 1.6 | زمان بار: محدوده قابل تنظیم ، 6300 ～ 2ms |
| 1.7 | زمان فعلی: آیا می توانید مرحله تنظیم ، دامنه تنظیم ، 0.1mAs m 500mAs |
| 2 | کنسول عامل (YJO-Ⅳ) |
| 2.1 | DC12V |
| 3 | لوله اشعه ایکس (H1083) |
| 3.1 | حداکثر ولتاژ کار: 125kV |
| * 3.2 | تمرکز دوتایی: 0.6 میلی متر (نقطه کانونی کوچک) / 1/2 میلی متر (نقطه کانونی بزرگ) |
| 3.3 | توان ورودی آند: 15KW (نقطه کانونی کوچک) 30KW (نقطه کانونی بزرگ) |
| 3.4 | زاویه نوری آند: 12 درجه |
| * 3.5 | سرعت چرخش آند: 3000rpm |
| 3.6 | مقدار گرمای آند: 150KHU |
| 4 | دستگاه محدود کننده پرتو (M-38) |
| 4.1 | حالت کنترل درب سرب: عملکرد دستی |
| 4.2 | منبع تغذیه: 24VAC 7A |
| 4.3 | فیلتراسیون ذاتی: 1.2mmAL |
| 4.4 | فلاش نور: 30s |
| 5 | ردیاب پانل تخت (1800R) |
| * 5.1 | مواد فلورسنت: یدید سزیم با رشد مستقیم |
| * 5.2 | اسکن اندازه منطقه: 17 × 17 اینچ |
| 5.3 | وضوح مکانی: .0 3.0 lp / mm |
| 5.4 | تبدیل آنالوگ-دیجیتال: 16bit |
| 6 | منطقه پیکسل: 431.8 × 431.8 mm2 |
| 6.1 | پیکسل آرایه: 2816 × 2816 |
| 6.2 | اندازه پیکسل: 154μm |
| 6.3 | زمان خواندن تصویر: 1.5 1 1 |
| 6.4 | مدت زمان قرار گرفتن در معرض: کوتاهترین: 1 ms ； طولانی ترین: 10 ثانیه |
| 7 | قفسه DR |
| 7.1 | پایه ستون ایستاده: 2240 میلی متر |
| 7.2 | بازوی UC برای حرکت به بالا و پایین در امتداد ستون: 700 میلی متر ～ 1700 میلی متر |
| 7.3 | بازوی UC در امتداد محدوده چرخش ستون: 0 ° ～ 105 ° |
| 7.4 | محدوده ردیاب بالا و پایین حرکت دهید: 700 ～ 700 میلی متر در حالت کنترل: نیروی ترمز برقی: 10000 |
| 7.5 | محدوده حرکت لوله اشعه ایکس: 0 ～ 800mm ± 50mm راه قفل کردن: نیروی محور force نیروی ترمز: 00100N |
| 7.6 | فاصله SID1000mm ～ 1800mm |
| 8 | تخت عکاسی تلفن همراه (YJS-Ⅲ) |
| 8.1 | تخت اندازه تابلو: طول × عرض × ارتفاع = 2020mm × 690mm × 680mm |
| 8.2 | حالت عملیاتی: عملکرد دستی |
| 8.3 | تحمل بار: پس از وزن زیر 135 کیلوگرم باید بتواند به درستی کار کند |
| دیگران: | |
| 9 | ایستگاه کاری |
| 9.1 | CPU: .82.8GHz |
| 9.2 | RAM: GB2 گیگابایت |
| 9.3 | اندازه دیسک: 00500 گیگابایت |
| 9.4 | صفحه نمایش: ≥19 display صفحه نمایش LCD رنگی پزشکی |
| 10 | عملکرد نرم افزار (نرم افزار پردازش DRimage) |
| 10.1 | ژنراتور ولتاژ بالا می تواند مجهز به انواع لوله اشعه ایکس ، لوله تمام منحنی توان ، منحنی خنک کننده ، کنترل خودکار توسط نرم افزار باشد |
| 10.2 | دارای عملکرد محافظت از خودآزاری و خاموش کردن خطا به موقع می باشد |
| 10.3 | رابط های Dicom3.0 برای انتقال تصویر ، پرس و جو ، چاپ و غیره |
| 10.4 | با نرم افزار پردازش تصویر Magellan3 |
